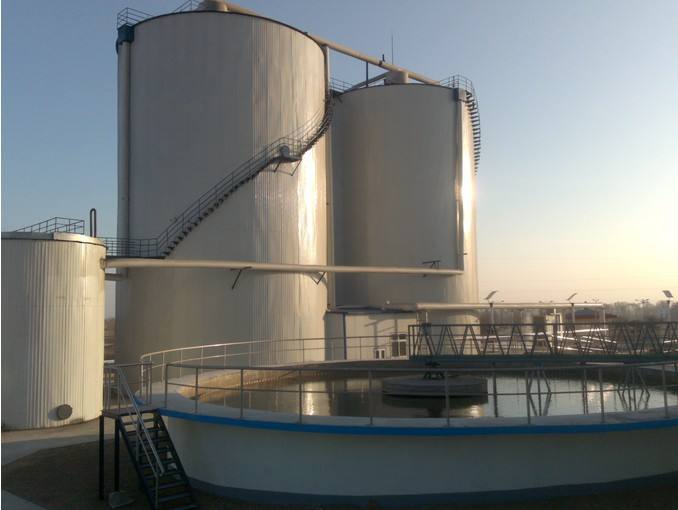

进液和混合-布水系统废水经供料泵进入反应器内,并与从IC反应器上部返回的循环水混合,由此产生对进液的稀释和均质作用,提高系统的抗冲击能力。
流化床反应室通过布水器后,废水和颗粒污泥混合物在进水与循环水的共同推动下,迅速进入流化床室。废水和污泥之间产生强烈和接触,这导致很高的污染物向生物物质(即颗粒污泥)的传质速率。在流化床反应室内,废水中的绝大部分可生物降解的污染物被转化为沼气。这些沼气在相分离器处收集并导入气体上升管,通过这个上升管部分泥水混合物被传送到反应器上部的气液分离器,气体分离后从反应器导出。
